Long Range Ultralyd Screening af rør

Metoden

​En ring af ultralydtransducere spændes rundt om røret. Fra transducerne sendes overfladebølger i begge retninger på langs ad røret. Bølgerne reflekteres fra svejsninger og fra områder med korrosion eller andre fejl i rørets tværsnit.

​

Avanceret software analyserer refleksionerne i realtid, og genererer en rapport over rørets tilstand, med placeringer af svejsninger og eventuel korrosion.

​

Anvendelser

Long Range Ultralyd Screening kan anvendes til inspektion af:

​

• Lange rørledninger, hvor der ønskes 100% inspektion

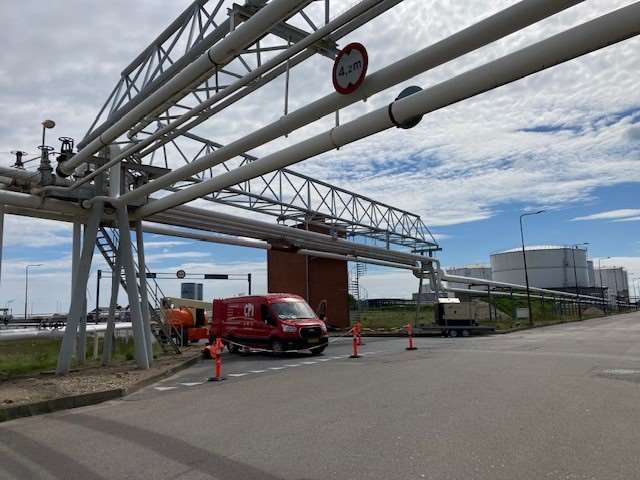

• Rør under veje og jernbaner, på rørbroer og i rørgader

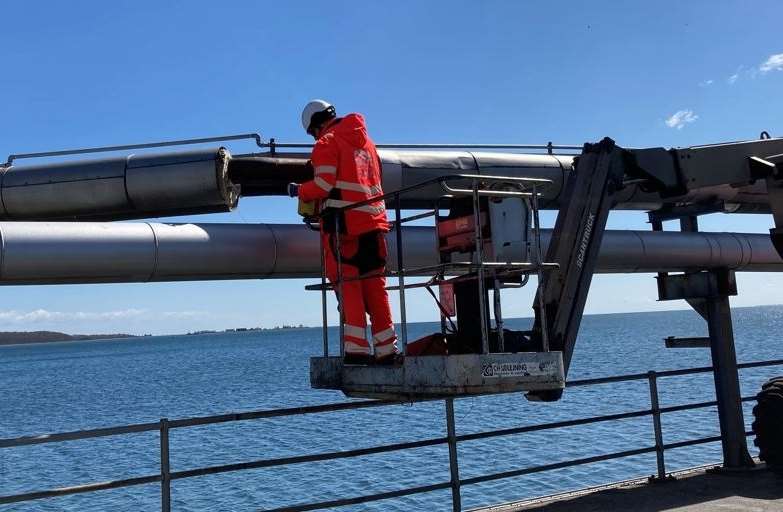

• Isolerede rør og rør i jord– eller betongennemføringer
• Undersøiske rør og offshore riserrør
• Rørdiametre fra 3/4" til og med 48", og med temperatur mellem –40 °C og 125 °C

​

Rækkevidde og følsomhed

Long Range Ultralyd Screening kan detektere metaltab ned til 5 % af rørvæggens tværsnit, og har rækkevidder på:

​

• ± 150 m under ideelle forhold
• ± 50 m ved rør med begrænset ud– eller indvendig korrosion
• ± 25 m ved rør med nogen korrosion
• ± 10 m ved rør med megen korrosion;
• ± 5 m ved asfaltbeklædte rør
• Op til 6 svejsninger og op til 2 bøjninger
